1 Фаза 220V AC Drive VFD

Дыскі серыі SCK300 WCE-гэта высокапрадукцыйныя, шматфункцыянальныя дыскі, прызначаныя для прамысловай аўтаматызацыі, шырока выкарыстоўваюцца ў вентылятараў, помпках, канвеерных рамянях, драбнілках і іншым абсталяванні. Яго асноўнае прымае перадавую тэхналогію кіравання вектарам, якая мае характарыстыкі дакладнасці рэгулявання высокай хуткасці, эканоміі энергіі і высокай эфектыўнасці, стабільнай працы і г.д., і можа задаволіць патрэбы розных прамысловых сцэнарыяў. Мы таксама прынялі ўласныя рашэнні для мабільных шаф для інвертара, якія працуюць выдатна ў многіх месцах па ўсёй краіне.

Параметр прадукту (спецыфікацыя)

Асаблівасць прадукту

● Асаблівасці ўводу/вываду

◆ Уваходны дыяпазон напружання: 220V/380V/660V ± 15%

◆ Увод дыяпазон частот: 47 ~ 63Hz

◆ Дыяпазон напружання выхаду: 0 ~ Намінальнае ўваходнае напружанне

Дыяпазон выходных частот: 0 ~ 400 Гц

● Функцыянальныя функцыі

◆ Рэжым налады частоты: лічбавыя налады, аналагавая налада, налада паслядоўнай сувязі, шматступенчатая, налада PID і г.д.

◆ Функцыя кіравання PID

◆ Функцыя кіравання мультыэштавай: 16 кантролю хуткасці

◆ Функцыя кіравання частатой павароту

◆ Імгненная адключэнне электраэнергіі без спынення функцыі

◆ Функцыя ключа Quick/Jog: Ключ хуткага доступу да шматфункцыянальнай

◆ Функцыя рэгулявання аўтаматычнага напружання: Калі напружанне электраэнергіі змяняецца, яна можа аўтаматычна падтрымліваць выходнае напружанне пастаяннай

◆ Забяспечце да 25 відаў функцый абароны няспраўнасцей: над токам, праз напружанне, пад напружаннем, тэмпература, фазавая страта, перагрузка і іншыя функцыі абароны

● Асаблівасці перыферычнага інтэрфейсу

◆ Праграмуемы лічбавы ўвод: 8 Увод

◆ Праграмуемы аналагавы ўвод: AI1: 0 ~ 10V Увод, AI2: 0 ~ 10V або 0 ~ 20MA ўвод

◆ Адкрыйце выхад калекцыянера: 1 выхад

◆ Рэле вываду: 2 выхады

◆ Аналагавы выхад: 2 выхады, 0/4 ~ 20ma або 0 ~ 10V адпаведна

● Тэхнічныя характарыстыкі эфектыўнасці

◆ Рэжым кіравання: адсутнасць кіравання вектарам PG, кантроль V/F, кіраванне крутоўным момантам.

◆ Ёмістасць перагрузкі: 150% намінальнага бягучага 60 -х гадоў; 180% наміналі бягучыя 10 -я гады

◆ Пачатак крутоўнага моманту: адсутнасць вектарнага кіравання PG: 0,5 Гц/150% (SVC)

◆ Каэфіцыент хуткасці: адсутнасць вектара PG: 1: 100

Прыкладанне прадукту

Прадукты можна выкарыстоўваць у майнинг, вентылятараў, помпках, новым энергетычным абсталяванні і іншых выпадках.

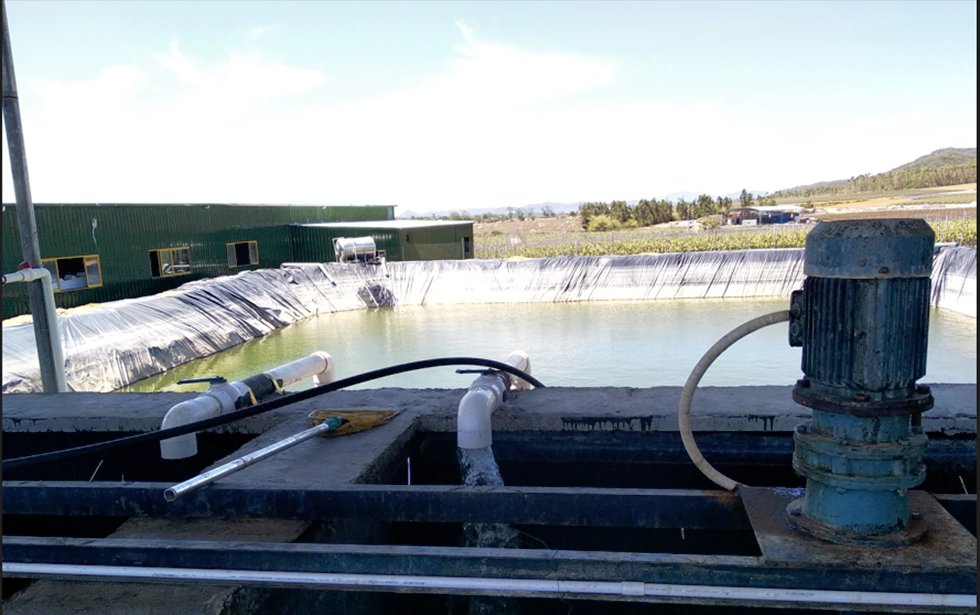

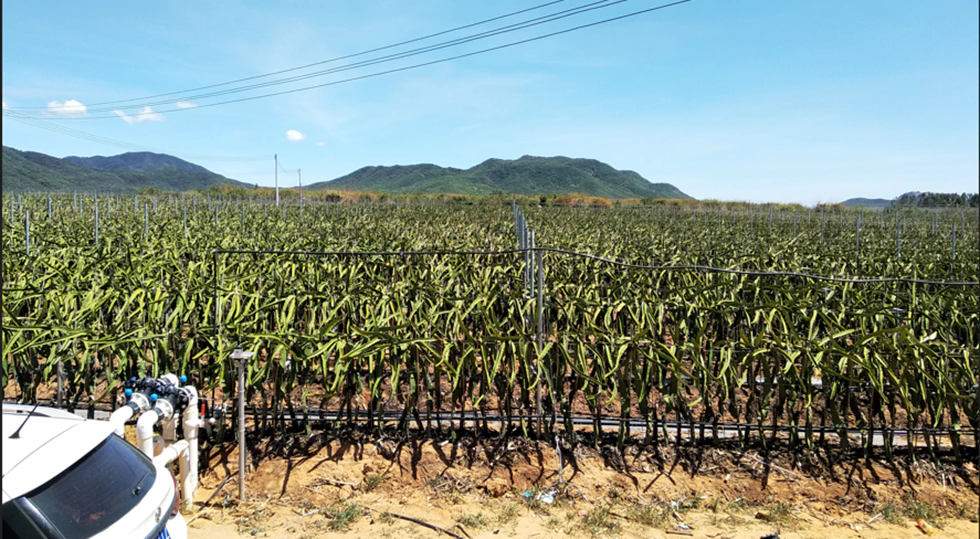

Палявае паліў

Пры арашэнні сельскай гаспадаркі VFD для пастаяннага ціску водазабеспячэнне практычна стандартная. Перш за ўсё, у працэсе запуску помпа, VFD можа паступова павялічваць сваю працоўную частату, каб помпа можа працаваць павольна, каб вада не выклікала занадта вялікі ўплыў на трубаправод. Затым VFD можа быць выкарыстаны ў спалучэнні з датчыкам дыстанцыйнага ціску або датчыкам ціску, каб выраўнаваць ціск у нашых трубах. Нарэшце, VFD можа кантраляваць трубаправод па абароне ціску, але і праз уласную перагрузку, падгрузку, празмерны ціск, абарону ад ціску, каб знізіць пашкоджанне помпы.

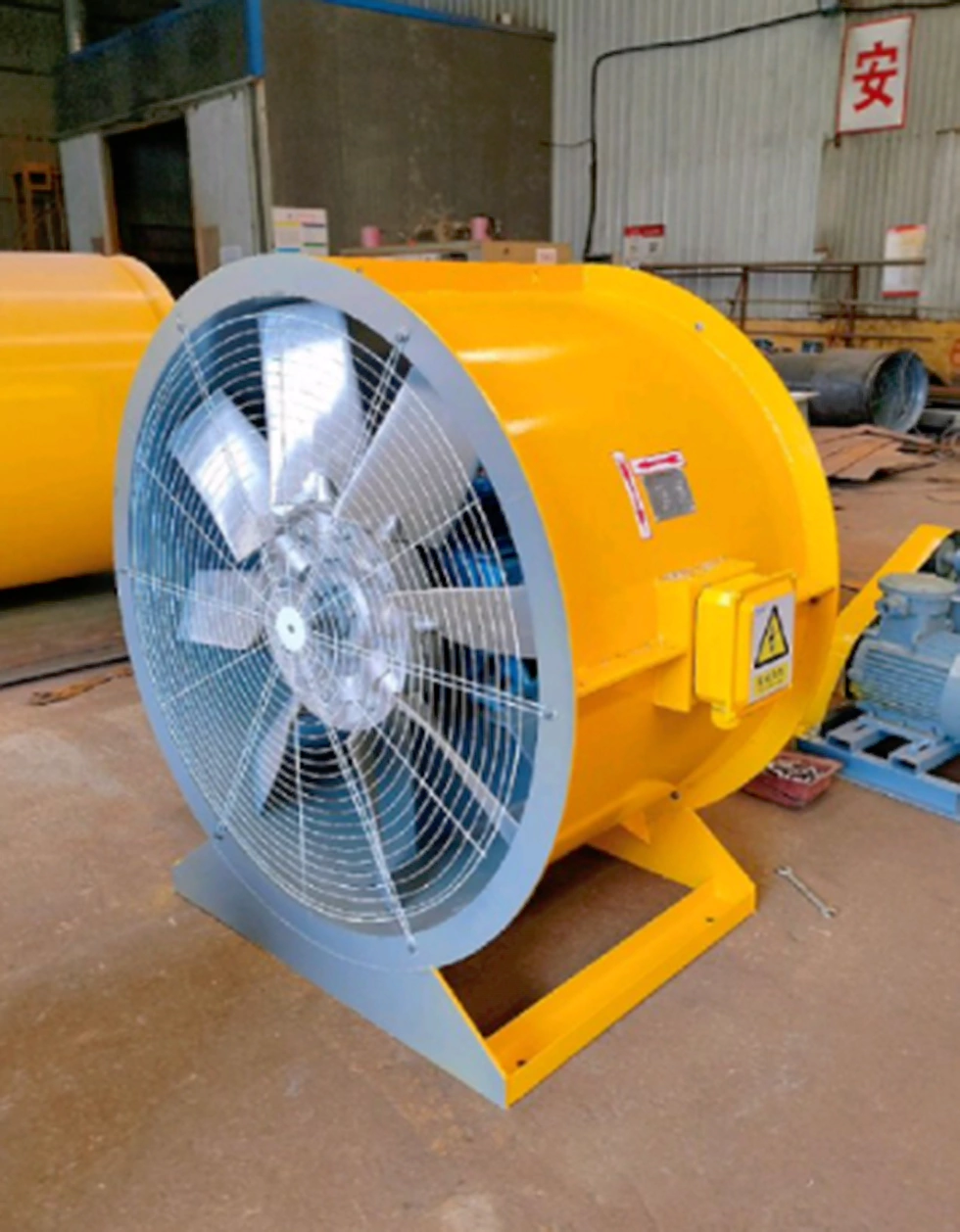

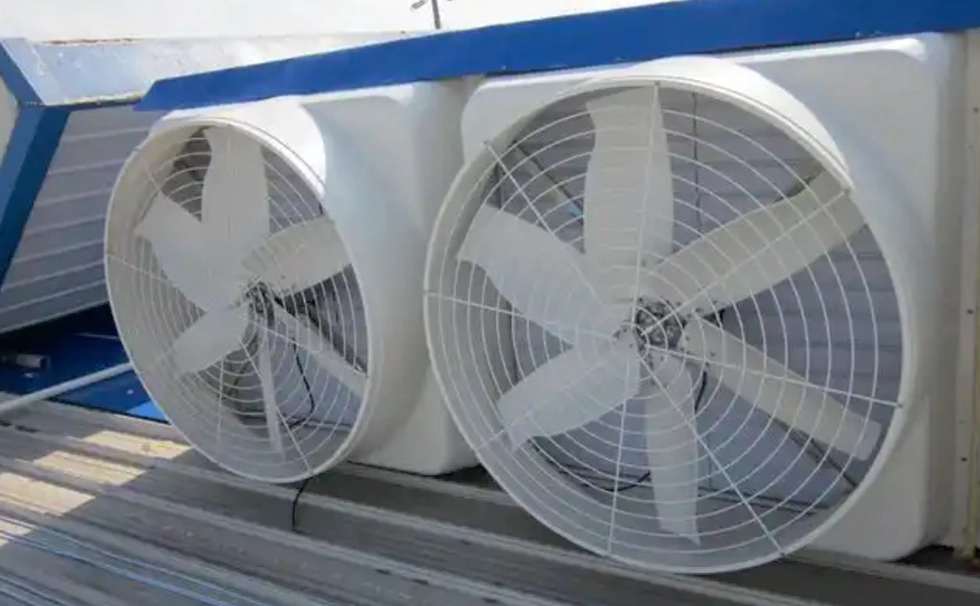

Вінзані

Прымяненне частотнага пераўтваральніка ў галіне вентылятараў не толькі значна памяншае спажыванне энергіі, але і паляпшае дакладнасць сістэмы і ўзровень аўтаматызацыі за кошт інтэлектуальнага кіравання. Серыя SCK300 WCE з высокай сумяшчальнасцю і алгарытмамі эканоміі энергіі можа ахопліваць розныя патрэбы дробных вентылятараў для буйных прамысловых прыхільнікаў, дапамагаючы кампаніям дасягнуць зялёнай і эфектыўнай вытворчасці.

Падрабязнасці вытворчасці

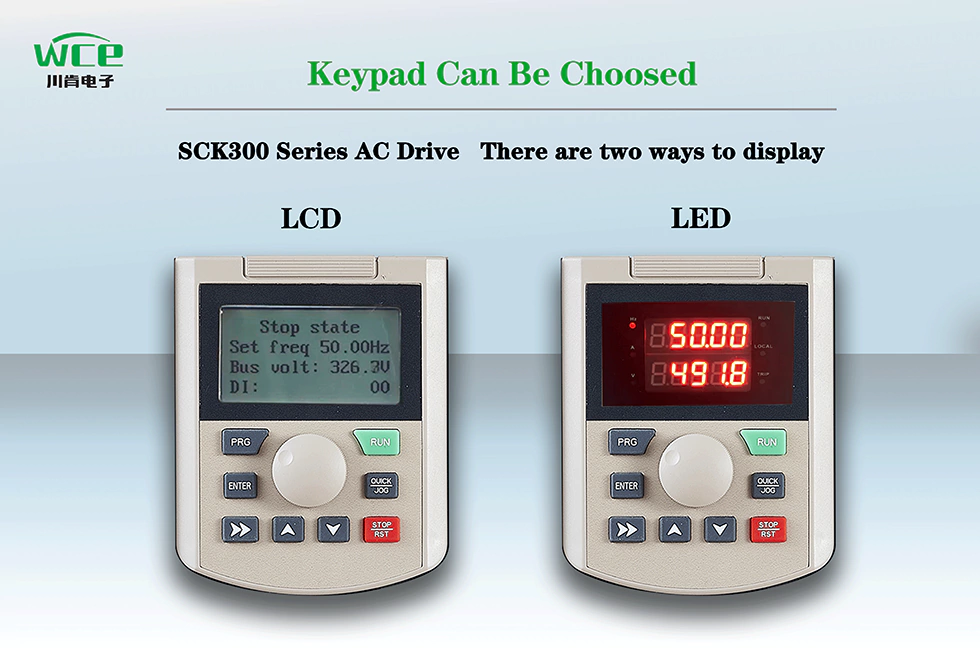

ВК -дысплей адлюстроўвае некалькі моўных тэкстаў і графікі, святлодыёдных нумароў, больш інтуітыўна

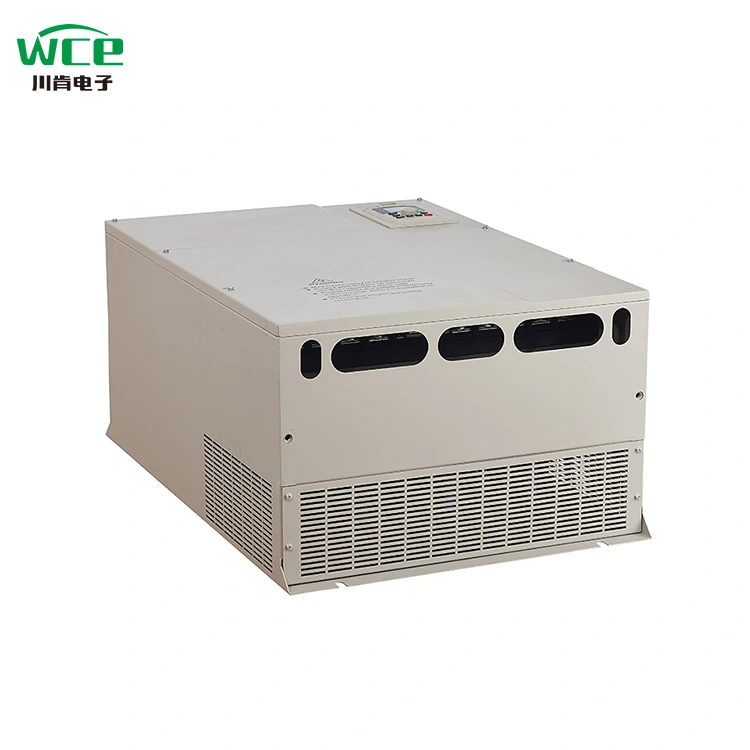

Аб'ём VFD - гэта вялікая структура, большы радыятар, хуткасць выкарыстання прадуктаў, можа нармальна працаваць у гарачых умовах, такіх як трапічны.

Можна наладзіць розныя тыпы рэжымаў уводу і вываду:

1,3P 380V Увод у выхад 3P 380V.

2. Увод 3p220V у выхад 3P220V.

3. 3P660V Увод у выхад 3P660V.

4. 1P220V Увод у выхад 3P 380V.

5. 1P220V Увод у выхад 3P220V.

З функцыяй адсочвання хуткасці, можна лепш двайны запуск.

Ён пастаўляецца з сувязі Modbus RTU, а таксама можа рэалізаваць Modbus TCP, PRPFibus і Profinet, дадаўшы карты пашырэння.

VFD -схема праводкі.
