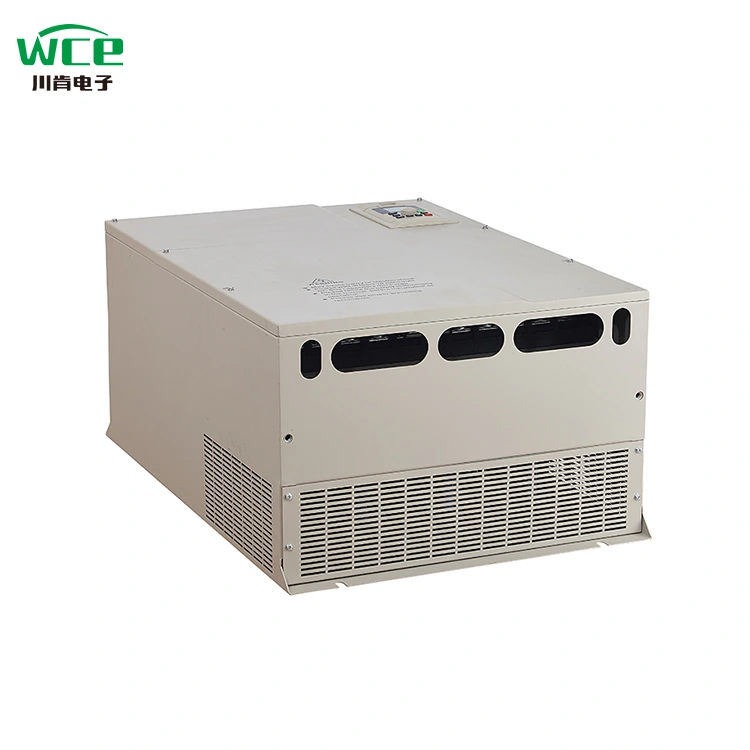

Інвертарны частаточны прывад (VFD) магутнасцю 75 кВтзабяспечвае рэгуляванне хуткасці для сумяшчальных рухавікоў пераменнага току ў прамысловых сістэмах. Аднак выбар правільнага дыска патрабуе большага, чым адпаведнасць магутнасці. Пакупнікі павінны ўлічваць намінальны ток рухавіка, напружанне харчавання, патрабаванні да перагрузкі, характарыстыкі нагрузкі, рабочую хуткасць, умовы навакольнага асяроддзя і функцыі кіравання. У гэтым кіраўніцтве тлумачыцца, як працуе VFD магутнасцю 75 кВт, дзе яго можна выкарыстоўваць, якія характарыстыкі заслугоўваюць увагі і як пазбегнуць распаўсюджаных праблем пры выбары і ўсталёўцы. Ён таксама прапануе практычны кантрольны спіс пакупкі для інжынераў, вытворцаў абсталявання, сістэмных інтэгратараў і прамысловых дыстрыб'ютараў, якія працуюць з Zhejiang Chuanken Electric Co., Ltd.
Прамысловыя рухавікі прыводзяць у дзеянне помпы, вентылятары, кампрэсары, канвееры, змяшальнікі і многія іншыя тыпы машын. У прылажэннях, дзе неабходная хуткасць змяняецца ў залежнасці ад вытворчага попыту, працяглая праца рухавіка на поўнай хуткасці можа выклікаць непатрэбнае спажыванне энергіі, механічнае напружанне або нестабільнасць працэсу.
A Інвертарны частаточны прывад магутнасцю 75 кВтгэта электронны кантролер рухавіка, прызначаны для рэгулявання хуткасці і працы сумяшчальнага рухавіка пераменнага току шляхам рэгулявання выхадной частаты і напружання ў адпаведнасці з абраным метадам кіравання. Абазначэнне 75 кВт уяўляе сабой намінальны клас магутнасці, але выкарыстоўваная намінальная магутнасць рухавіка залежыць ад канкрэтнага намінальнага току прывада, класа напружання, намінальнага рэжыму працы і ўмоў ўстаноўкі.
Для вытворцаў абсталявання і прамысловых пакупнікоў правільна падабраны VFD можа падтрымліваць больш плаўнае паскарэнне, кантраляванае запаволенне, палепшаную рэгуляванне працэсу і больш гнуткую працу рухавіка. Ён таксама можа забяспечваць функцыі абароны рухавіка і магчымасці маніторынгу ў залежнасці ад мадэлі.
Тым не менш, не кожны прывад магутнасцю 75 кВт падыходзіць для кожнага рухавіка магутнасцю 75 кВт. Два прывады з аднолькавай намінальнай магутнасцю могуць адрознівацца здольнасцю да перагрузкі, канфігурацыяй уваходу, прадукцыйнасцю кіравання, аховай навакольнага асяроддзя і інтэрфейсам сувязі.
Тыповы частаточны прывад пераменнага току пераўтворыць уваходную энергію пераменнага току ў пастаянны праз выпрамнік і звяно пастаяннага току, а затым выкарыстоўвае электронныя камутацыйныя прылады для атрымання выхаду пераменнага току з рэгуляванай частатой. Сістэма кіравання рэгулюе магутнасць у адпаведнасці з абраным рэжымам працы і патрабаваннямі рухавіка.
Для асінхроннага рухавіка пераменнага току сінхронная хуткасць залежыць ад частаты сілкавання і колькасці палюсоў рухавіка. Памяншэнне частаты звычайна зніжае хуткасць рухавіка, а павелічэнне павялічвае хуткасць у межах дазволенага працоўнага дыяпазону рухавіка і прывада. Фактычная хуткасць асінхроннага рухавіка таксама залежыць ад нагрузкі і слізгацення.
Многія прывады выкарыстоўваюць кантроль вольт на герц (V/f) для простай рэгулявання хуткасці. Вектарнае кіраванне без датчыкаў можа забяспечыць палепшанае кіраванне крутоўным момантам у праграмах, якія патрабуюць большай хуткасці або нагрузкі. Даступныя функцыі залежаць ад канкрэтнай мадэлі VFD і канфігурацыі рухавіка.
Рэгуляваныя рампы паскарэння і запаволення дапамагаюць кантраляваць хуткасць запуску і прыпынку рухавіка. Адпаведныя налады рампы могуць паменшыць рэзкія механічныя нагрузкі і падтрымаць больш стабільную вытворчасць. Пры нагрузках з высокай інэрцыяй або хуткай прыпынку можа спатрэбіцца дадатковае тармазное абсталяванне.
У залежнасці ад мадэлі VFD можа кантраляваць ток, напружанне, тэмпературу, рабочую частату і ўмовы няспраўнасці. Электронная абарона рухавіка ад перагрузкі і дыягностыка няспраўнасцяў могуць дапамагчы камандам тэхнічнага абслугоўвання, але прывад павінен быць правільна сканфігураваны і выкарыстоўвацца з неабходнай знешняй абаронай.
ЧРП магутнасцю 75 кВт можа быць прыдатным для сярэдніх і буйных прамысловых рухавікоў, калі яго электрычныя характарыстыкі і магчымасці кіравання адпавядаюць абсталяванню. Да тыповых прыкладанняў адносяцца наступнае.
Рэгуляванне зменнай хуткасці можа дапамагчы рэгуляваць расход або ціск у помпавых сістэмах. Пры адпаведнай стратэгіі кіравання гэта можа паменшыць страты на дросселіраванне, падтрымаць стабільнасць ціску і дапамагчы кіраваць зменлівым попытам. Па-ранейшаму неабходна выконваць характарыстыкі помпы і патрабаванні да мінімальнага расходу.
Хуткасць вентылятара можна рэгуляваць у адпаведнасці з патрабаваннямі вентыляцыі, астуджэння або тэхналагічнага патоку паветра. Для многіх цэнтрабежных вентылятарных сістэм зніжэнне хуткасці можа істотна знізіць патрэбу ў электраэнергіі пры ўмове, што рабочая кропка і патрабаванні працэсу гэта дазваляюць.
Канвееры часта патрабуюць кантраляванага паскарэння і стабільнай хуткасці пры зменлівых нагрузках. Прывад павінен быць абраны ў адпаведнасці з пускавым момантам, інэрцыяй нагрузкі, патрабаваннямі да прыпынку і магчымасцю частых пускаў або перагрузак.
Змяшальнікі, вытворчае абсталяванне і іншыя прамысловыя машыны могуць мець патрэбу ў рэгуляванні хуткасці для адаптацыі да розных матэрыялаў або этапаў апрацоўкі. Адпаведны VFD можа палепшыць гнуткасць працы, хоць профіль крутоўнага моманту і патрабаванні да працэсу павінны кіраваць стратэгіяй кіравання.
| Ужыванне | Тыповая мэта кантролю | Важны фактар выбару |
|---|---|---|
| Цэнтрабежны помпа | Рэгуляванне расходу або ціску | Пераменны крутоўны момант, ПІД-рэгуляванне, мінімальны расход |
| Прамысловы вентылятар | Кантроль паветранага патоку і вентыляцыі | Працоўны дыяпазон, астуджэнне, аптымізацыя энергіі |
| Канвеер | Кантраляваны запуск і стабільны транспарт | Пускавы момант і перагрузачная здольнасць |
| Міксер | Рэгуляваная хуткасць працэсу | Патрабаванне крутоўнага моманту і змяненне ўмоў нагрузкі |
| Кампрэсар | Карэкціроўка ёмістасці, дзе гэта дазволена | Сумяшчальнасць кампрэсара і патрабаванні да запуску |
Гэта агульныя прыклады прымянення, а не заявы аб гарантаванай сумяшчальнасці. Канчатковы выбар павінны вызначаць патрабаванні вытворцы абсталявання і рэальныя ўмовы эксплуатацыі.
Правільная спецыфікацыя прадухіляе дарагія неадпаведнасці, нечаканыя паездкі і затрымкі ўводу ў эксплуатацыю, якіх можна пазбегнуць. Перш чым запытваць прапанову, азнаёмцеся з наступнымі тэхнічнымі фактарамі.
Пачніце з таблічкі рухавіка і вызначце яго намінальную магутнасць і ток поўнай нагрузкі. Пастаянны выхадны ток VFD павінен адпавядаць або перавышаць ток, неабходны рухавіку ў запланаваных умовах працы. Магчымасць току асабліва важная, калі рухавік працуе з вялікім крутоўным момантам або частымі перагрузкамі.
Пацвердзіце даступную канфігурацыю напружання, частаты і фазы харчавання. Уваходная магутнасць прывада павінна адпавядаць крыніцы сілкавання, а выхад павінен быць сумяшчальны з рухавіком. Адзін толькі паказчык магутнасці 75 кВт не вызначае, ці падыходзіць канкрэтная мадэль для 380 В, 400 В, 415 В або іншай сістэмы харчавання.
Патрабаванні да перагрузкі залежаць ад прымянення і мадэлі. Цэнтрабежныя помпы і вентылятары часта выкарыстоўваюць рэжым зменнага крутоўнага моманту, у той час як нагружаныя канвееры і некаторыя кампрэсары могуць патрабаваць большай здольнасці перагружаць. Праверце паказаны вытворцам працэнт перагрузкі, працягласць, працоўны рэйтынг і любыя звязаныя з гэтым умовы зніжэння номіналаў.
Вызначце, ці дастаткова кіравання V/f, ці неабходна бессенсорное вектарнае кіраванне. Разгледзім пускавы крутоўны момант, прадукцыйнасць на нізкай хуткасці, рэгуляванне хуткасці і ці патрэбна зваротная сувязь ад энкодэра або датчыка працэсу.
Тэмпература навакольнага асяроддзя, пыл, вільгаць, вышыня над узроўнем мора, вентыляцыя і абарона корпуса могуць паўплываць на прадукцыйнасць дыска. Калі частаточны прывад будзе ўсталёўвацца ў гарачай электрычнай шафе або ў пыльнай прамысловай зоне, праверце патрабаванні да астуджэння, дапушчальныя ўмовы навакольнага асяроддзя і неабходнае зніжэнне номіналу.
Праверце, ці патрабуе прылажэнне лічбавых і аналагавых уваходаў, рэлейных выхадаў, ПІД-рэгулявання, рэгістрацыі няспраўнасцей або сувязі з ПЛК або сістэмай кантролю. Падтрымка пратаколаў і даступныя тэрміналы адрозніваюцца ў залежнасці ад серыі прадукту.
Розныя машыны прад'яўляюць розныя патрабаванні да рухавіка. Разуменне профілю нагрузкі дапамагае вызначыць неабходны намінальны ток, рэжым кіравання і канфігурацыю тармажэння.
Цэнтрабежныя помпы, вентылятары і многія надзімалкі з'яўляюцца звычайнымі прымяненнямі з пераменным крутоўным момантам. Іх патрэба ў крутоўным моманце звычайна памяншаецца па меры падзення хуткасці. Такім чынам, правільна сканфігураваны прывад можа дапамагчы знізіць спажыванне энергіі, калі сістэма праводзіць значную колькасць часу на зніжанай хуткасці.
Канвееры, некаторыя аб'ёмныя помпы і некаторыя змяшальнікі могуць патрабаваць значнага крутоўнага моманту нават на нізкай хуткасці. Для гэтых прыкладанняў часта патрабуецца прывад з адпаведным рэйтынгам цяжкіх нагрузак і дастатковай здольнасцю да перагрузак. Астуджэнне рухавіка на нізкіх абарачэннях таксама павінна быць ацэнена.
Вялікае абсталяванне, якое верціцца, можа выпрацоўваць рэкуператыўную энергію пры запаволенні. Нагрузкі, якія рухаюць рухавік, а не рухаюцца ім, таксама могуць патрабаваць спецыяльнага абыходжання. У залежнасці ад прымянення можа спатрэбіцца тармазны рэзістар, тармазны блок або рэгенератыўнае рашэнне.
Калі абавязак нявызначаны, падайце пастаўшчыку тып нагрузкі, частату запуску, неабходны час паскарэння, час прыпынку, дыяпазон хуткасцей і чаканыя ўмовы перагрузкі. Гэтая інфармацыя больш карысная, чым простае пытанне аб мадэлі магутнасцю 75 кВт.
Эканомія энергіі з'яўляецца звычайнай прычынай для ўстаноўкі VFD, але вынікі залежаць ад машыны, стратэгіі кіравання, графіка працы і канструкцыі сістэмы. Прывад аўтаматычна не зніжае спажыванне энергіі ў кожным дадатку.
У многіх сістэмах цэнтрабежных помпаў і вентылятараў патрабаваная магутнасць можа істотна змяншацца пры зніжэнні хуткасці. Гэта можа стварыць эканомію, калі попыт змяняецца на працягу дня. Аднак фактычны вынік залежыць ад крывой сістэмы, статычнага ціску, абмежаванняў працэсу і эфектыўнасці працы рухавіка.
Разам ацэніце эфектыўнасць рухавіка, страты прывада, страты перадачы, патрабаванні да працэсу і існуючы метад кіравання. Дрэнна выбраны дыяпазон хуткасцей або неадпаведная стратэгія кіравання могуць абмежаваць чаканую выгаду.
Запісвайце гадзіны працы, вымяраную патрэбу ў электраэнергіі, змены нагрузкі, тарыфы на электраэнергію і выдаткі на тэхнічнае абслугоўванне. Параўнайце бягучую сістэму з прапанаванай сістэмай, кіраванай VFD, выкарыстоўваючы рэалістычныя здагадкі, а не абапіраючыся на універсальны працэнт эканоміі.
| Каэфіцыент выдаткаў | Інфармацыя для збору | Чаму гэта важна |
|---|---|---|
| Спажыванне энергіі | Вымераныя кВт і гадавыя гадзіны працы | Ацэньвае патэнцыйную эканомію электраэнергіі |
| Ўстаноўка | Шафа, электраправодка, фільтры і ўвод у эксплуатацыю | Вызначае першапачатковы кошт праекта |
| Тэхнічнае абслугоўванне | Патрабаванні да праверкі, астуджэння і абслугоўвання | Падтрымлівае планаванне выдаткаў на жыццёвы цыкл |
| Прадукцыйнасць працэсу | Даныя аб расходзе, ціску, хуткасці і вытворчасці | Правярае, ці адпавядае кантрольнае рашэнне эксплуатацыйным патрэбам |
Правільная ўстаноўка важная для бяспечнай і надзейнай працы. Кваліфікаваны электрык павінен прытрымлівацца інструкцый вытворцы прывада, адпаведных электрычных кодаў і патрабаванняў бяспекі машыны.
Праверце ўваходнае напружанне, фазу, частату, зазямленне і ахоўныя прылады ўверх па плыні. Пераканайцеся, што абраны прывад сумяшчальны з сістэмай харчавання і ўмовамі ўстаноўкі.
Забяспечце неабходныя зазоры, вентыляцыю і адвод цяпла. Аддзяліце электраправодку ад адчувальнай праводкі кіравання, дзе гэта неабходна, і выконвайце інструкцыі вытворцы па пракладцы кабеля і электрамагнітнай сумяшчальнасці.
Наладзьце намінальнае напружанне, ток, частату, хуткасць рухавіка і іншыя неабходныя даныя на таблічцы. Прымяніце адпаведныя параметры абароны рухавіка і рэжым кіравання ў адпаведнасці з інструкцыямі вытворцы.
Праверце кірунак кручэння, паскарэнне, запаволенне, рабочую хуткасць, рэакцыю на нагрузку і апрацоўку няспраўнасцяў. Праверце поўную паслядоўнасць кіравання, перш чым запусціць машыну ў нармальную вытворчасць.
Захоўвайце налады параметраў, інфармацыю пра праводку, запісы аб уводзе ў эксплуатацыю і адпаведную гісторыю сігналаў трывогі. Дакументацыя дапамагае тэхнічным спецыялістам аднавіць запланаваную канфігурацыю і ліквідаваць будучыя праблемы.
У мэтах бяспекі адключыце крыніцу сілкавання і выконвайце працэдуры разрадкі і праверкі вытворцы, перш чым працаваць з дыскам або падлучаным да яго абсталяваннем. Шына пастаяннага току можа захоўваць небяспечнае напружанне пасля адключэння сілкавання.
Многія няспраўнасці прывада могуць быць звязаны з няправільным памерам, дрэнным астуджэннем, неадпаведнымі наладамі параметраў, праблемамі з праводкай або складанымі ўмовамі нагрузкі. Структураваны працэс ліквідацыі непаладак можа скараціць час прастою і пазбегнуць непатрэбнай замены кампанентаў.
Магчымыя прычыны ўключаюць празмерны пачатковы крутоўны момант, кароткі час разгону, механічную прывязку, няправільныя даныя рухавіка або непрыдатныя налады кіравання. Перад рэгуляваннем параметраў праглядзіце гісторыю няспраўнасцяў і ўмовы нагрузкі.
Праверце вентыляцыю, тэмпературу шафы, вентылятары астуджэння, чысціню радыятара і загрузку. Праверце, ці не перавышае ўстаноўка дапушчальную тэмпературу навакольнага асяроддзя або абмежаванне вышыні і ці патрабуецца зніжэнне номінальных характарыстык.
Хуткае запаволенне або высокая інэрцыйная нагрузка могуць вярнуць энергію ў шыну пастаяннага току прывада. У залежнасці ад прымянення і канструкцыі прадукту можа спатрэбіцца больш працяглы час запаволення або адпаведнае рашэнне для тармажэння.
Праверце дакладнасць параметраў рухавіка, рэжым кіравання, апорныя сігналы хуткасці, праводку і змены нагрузкі. Для сістэм з замкнёным контурам праверце адпаведнае прылада зваротнай сувязі і параметры кіравання.
Праверце код сігналізацыі, умовы падачы, праводку кіравання, канфігурацыю сеткі і зазямленне. Запішыце памылку перад скідам налад дыска і звярніцеся да кіраўніцтва прадукту або да кваліфікаванай тэхнічнай падтрымкі, калі прычына застаецца незразумелай.
Прафілактычнае абслугоўванне павінна адпавядаць графіку абслугоўвання вытворцы і ўключаць адпаведныя праверкі вентыляцыйных шляхоў, электрычных злучэнняў, умоў навакольнага асяроддзя і запісаў аб няспраўнасцях.
Прамысловыя пакупнікі могуць скараціць прабелы ў спецыфікацыях і затрымкі закупак, падрыхтаваўшы поўную тэхнічную зводку, перш чым запытваць расцэнкі.
Zhejiang Chuanken Electric Co., Ltd.служыць арыенцірам кампаніі для пакупнікоў, якія ацэньваюць прамысловыя прадукты кіравання рухавікамі. Пры абмеркаванні інвертарнага частаточна-рэгулятарнага прывада магутнасцю 75 кВт пакупнікі павінны паказаць меркаванае прымяненне і электрычныя патрабаванні, каб можна было пацвердзіць адпаведную серыю і канфігурацыю прадукту.
Для OEM-праектаў, мадэрнізацыі абсталявання і закупак дыстрыб'ютарамі параўнанне пастаўшчыкоў па тэхнічнай прыдатнасці, дакументацыі, сэрвіснай падтрымцы і агульных эксплуатацыйных выдатках забяспечвае больш трывалую аснову для прыняцця рашэнняў аб куплі, чым адно толькі параўнанне намінальных паказчыкаў магутнасці.
VFD магутнасцю 75 кВт кіруе хуткасцю і працай сумяшчальнага рухавіка пераменнага току, рэгулюючы яго выхадную частату і напружанне. У залежнасці ад мадэлі ён таксама можа забяспечваць абарону рухавіка, рэгуляванае паскарэнне і запаволенне, маніторынг і інтэграцыю прамысловага кіравання.
Гэта можа быць прыдатным, але адной магутнасці недастаткова. Перад пацвярджэннем сумяшчальнасці праверце намінальны ток і напружанне рухавіка, бесперапынны выхадны ток прывада, здольнасць да перагрузкі, працоўны рэжым і ўмовы працы.
Магчымае прымяненне ўключае прамысловыя помпы, вентылятары, паветранадзімалкі, канвееры, змяшальнікі і сумяшчальныя кампрэсары. Прыдатнасць залежыць ад тэхнічных характарыстык рухавіка, характарыстык нагрузкі, патрабаванага крутоўнага моманту і магчымасцей абранага прывада.
Ён можа знізіць спажыванне энергіі ў прыдатных прылажэннях з рэгуляванай хуткасцю, асабліва там, дзе патрэба ў помпах або вентылятарах змяняецца з цягам часу. Фактычная эканомія залежыць ад профілю нагрузкі, канструкцыі сістэмы, гадзін працы, страт прывада і стратэгіі кіравання.
Неабходнае напружанне залежыць ад канкрэтнай мадэлі вырабы і рэгіянальнай энергасістэмы. Пацвердзіце напружанне, фазу і частату харчавання ў адпаведнасці з табліцай дадзеных вытворцы, а не мяркуеце, што ўсе прывады магутнасцю 75 кВт маюць аднолькавую электрычную канфігурацыю.
Не кожнае прыкладанне патрабуе яго. Тармазны рэзістар або іншае тармазное рашэнне можа спатрэбіцца, калі нагрузка мае высокую інэрцыю, патрабуе хуткага запаволення або вяртае значную энергію прываду. Удакладняйце сумяшчальнасць і памеры ў вытворцы.
Ацаніце тэхнічную дакументацыю пастаўшчыка, прыдатнасць прадукту, якасныя працэсы, магчымасці падтрымкі, гарантыйныя ўмовы, парадак пастаўкі і магчымасць удакладніць патрабаванні да прымянення. Запытайце дакладныя характарыстыкі мадэлі, перш чым рабіць заказ.
Падрыхтуйце даныя шыльды рухавіка, напружанне харчавання, тып прымянення, патрабаванні да перагрузкі, функцыі кіравання, асяроддзе ўстаноўкі, колькасць і месца дастаўкі. Гэтыя дэталі дапамагаюць пастаўшчыку ацаніць адпаведную канфігурацыю дыска.
