Простае ліквідацыю непаладак для VFD - IGBT 、 ERECTIFIER BRAGHT

2025-06-27

УВАГА:

Перад вымярэннем неабходна пераканацца, што VFD выключаны, а лініі электраперадач R, S, T і выходныя лініі U, V, W выдаляюцца. Толькі пасля вымярэння P+/N- і няма напружання пастаяннага току, аперацыя можа быць праведзена!

Вымерайце модуль выпрамніка VFD:

Па -першае, усталюйце мультыметр у становішча "Дыёд", а затым выкарыстоўвайце чырвоныя і чорныя выпрабаванні мультыметра, каб выконваць наступныя дзеянні для выяўлення:

Па -другое, дакраніцеся да станоўчага тэрмінала P (+) шыны пастаяннага току з чорным выпрабавальным свінцом, а таксама Touch R, S і T паслядоўна з чырвоным выпрабаваннем. Запішыце адлюстраваныя значэнні на мультыметры.

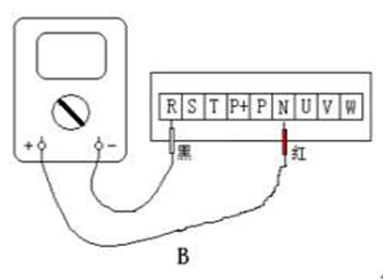

Па-трэцяе, затым дакраніцеся да чырвонага выпрабавання, прывядзе да адмоўнага тэрмінала N (-) шыны пастаяннага току і дакраніцеся да чорнага выпрабавання, прывядзе да R, S і T паслядоўна, і запісаць значэнне адлюстравання мультыметра.

Па -чацвёртае, калі адлюстраваныя значэнні шостага вымярэння ў асноўным збалансаваны, гэта паказвае на тое, што няма праблем з выпраўленнем VFD. У адваротным выпадку пашкоджаны модуль выпраўлення ў адпаведным становішчы.

Вымерайце модуль IGBT VFD:

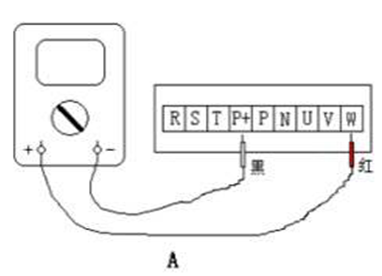

Па -другое, дакраніцеся да станоўчага тэрмінала P (+) шыны пастаяннага току з чорным выпрабавальным свінцом, і дакраніцеся да U, V і W у паслядоўнасці з чырвоным выпрабаваннем. Запішыце адлюстраваныя значэнні на мультыметры.

Па-трэцяе, затым дакраніцеся да чырвонага выпрабавання, прывядзіце да адмоўнага тэрмінала N (-) шыны пастаяннага току і дакраніцеся да чорнага выпрабавання, вядучы да U, V і W у паслядоўнасці, і запісаць значэнне дысплея мультыметра.

Па -чацвёртае, калі адлюстраваныя значэнні шостага вымярэння ў асноўным збалансаваны, гэта паказвае на тое, што няма праблем з інвертарам IGBT VFD. У адваротным выпадку пашкоджаны інвертар IGBT у адпаведным становішчы.
