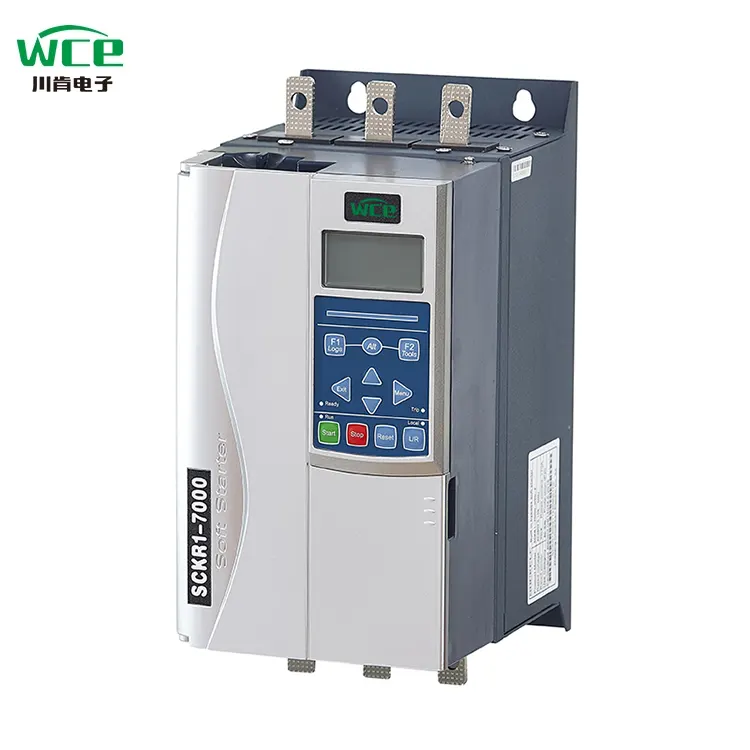

3 фаза 380V, убудаваная ў байпас мяккага стартара 15-22 кВт

Інтэлектуальнае ўзаемадзеянне і зручная аперацыя: Мяккія стартары серыі 7000 абсталяваны ВК -крышталямі, якія прадстаўляюць просты і інтуітыўны дызайн інтэрфейсу і гладкі і зручны вопыт працы. Сістэма абсталявана 8 моўнай функцыяй дысплея і падтрымлівае наладу канкрэтных нацыянальных моў, цалкам задавальняючы патрэбы карыстальнікаў у розных рэгіёнах.

Шмат камунікацый і дыстанцыйнага інтэлектуальнага кіравання:Ён абсталяваны стандартнай функцыяй сувязі Modbus 485, а таксама падтрымлівае індывідуальныя метады сувязі, такія як пратакол Siemens Profibus і прыкладанне мабільнага тэлефона, дапамагаючы карыстальнікам дасягнуць эфектыўнага аддаленага адладкі і дакладнага кіравання і парушэння прасторавых абмежаванняў.

Выдатная прадукцыйнасць і працяглая трываласць: Абсталяваны зусім новым карыстацкім кантактарам пастаяннага току, у параўнанні са звычайнымі кантактамі пераменнага току, яго прадукцыйнасць павышаецца ў 3 разы, цяпло памяншаецца ў 2,6 разы, бяспека павышаецца на 25%, эфектыўнасць эканоміі энергіі дасягае 20%, а тэрмін службы перавышае 100 000 разоў, што забяспечвае надзейную гарантыю стабільнай працы абсталявання.

Эфектыўнае рассейванне цяпла і стабільная праца:Абсталяваны 24-хуткасным вентылятарам пастаяннага току і інавацыйным 360 ° All Round Despation Design, ён забяспечвае моцную сілу ветру, гарантуючы, што абсталяванне падтрымлівае добры стан рассейвання цяпла і стабільныя характарыстыкі на працягу ўсёй працы.

Глыбокае супрацоўніцтва і мадэрнізацыя якасці: Мы дасягнулі глыбокага супрацоўніцтва з хатняй кампаніяй Hubei Taiji, і прынялі індывідуальныя модулі і тырыстары, якія адрозніваюцца ад агульных модуляў на рынку. Гэта значна павышае магутнасць нагрузкі і затрымлівае трывалую аснову для эфектыўнай працы абсталявання.

Упарадкаваны дызайн, эканомія выдаткаў:Не трэба ўсталёўваць знешнія байпасныя кантактары, эфектыўна захоўваючы месца для ўстаноўкі, зніжэнне выдаткаў на кабель, спрашчэнне працэсу ўстаноўкі і робячы ўстаноўку больш зручнай і хутчэйшай.

Інавацыйны кантроль, Easy Start: У параўнанні са звычайнымі мяккімі стартарамі, быў дададзены новы метад кіравання стартавым крутоўным крутоўным момантам, што забяспечвае большы крутоўны момант, дасягнуўшы лёгкага і гладкага старта і адаптацыі да больш складаных умоў працы.

Маніторынг у рэжыме рэальнага часу, забеспячэнне бяспекі:Абсталяваны ўводам PT100, ён можа кантраляваць тэмпературу рухавіка ў рэжыме рэальнага часу, імгненна асэнсаваць стан працы рухавіка, эфектыўна прадухіліць няспраўнасці, выкліканыя ненармальнай тэмпературай, і забяспечыць бяспечную працу рухавіка.

Гуманізаваны дызайн, безнепаlen, не хвалюецца: Ён прымае тэрмінальныя блокі кіравання падключэннем і падключэннем, робячы ўстаноўку і эксплуатацыю простым і зручным. Проста адключыце тэрмінальныя блокі, каб завяршыць праводку, а затым аднавіць іх, што значна павышае эфектыўнасць ўстаноўкі.

Тэставанне мадэлявання, надзейная праверка: Ён абсталяваны функцыяй мадэлявання аперацыі. Нават калі асноўная схема мяккага стартара не падключана да напружання харчавання, ён можа імітаваць працэс запуску, запуску і спынення рухавіка, хутка пацвярджаючы, ці з'яўляецца стан працы ўласных кампанентаў мяккага стартара.

Аварыйная падтрымка і бесперапынная эксплуатацыя: Была дададзена функцыя хуткага старта. Нават у выпадку раптоўнай разбору адной фазы тырыстара мяккі стартар усё яшчэ можа падтрымліваць нармальную працу, забяспечваючы пастаянную працу ключавога абсталявання і зніжаючы рызыку адключэння.

Параметр прадукту (спецыфікацыя)

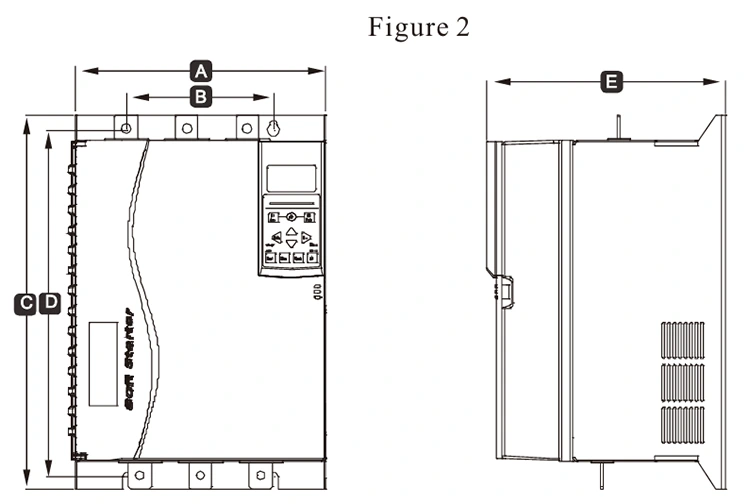

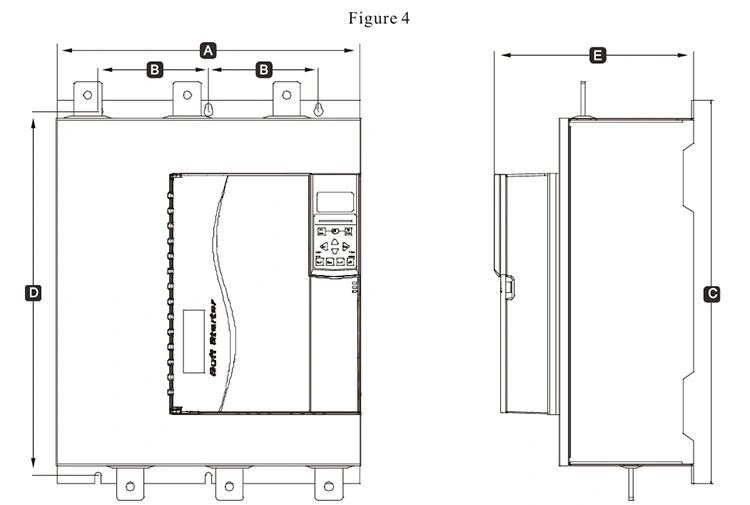

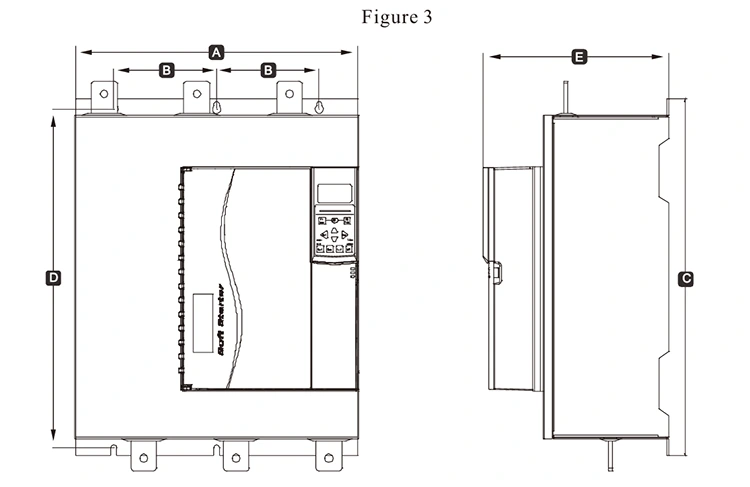

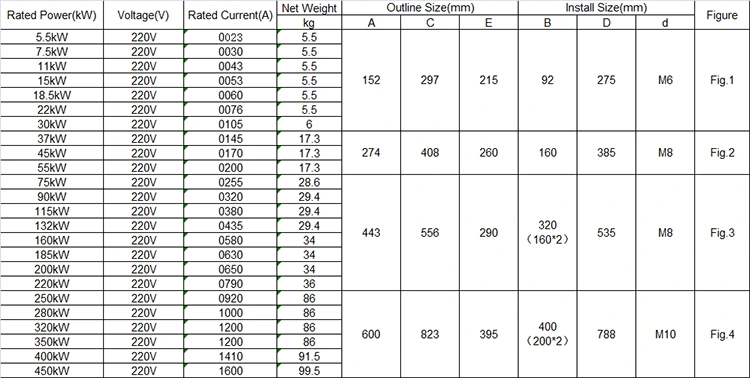

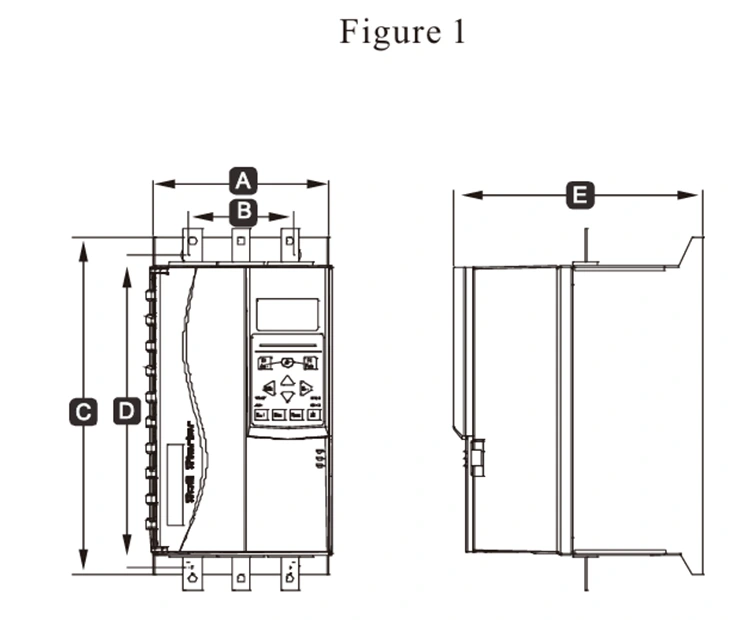

Памер, вага і ток 220V

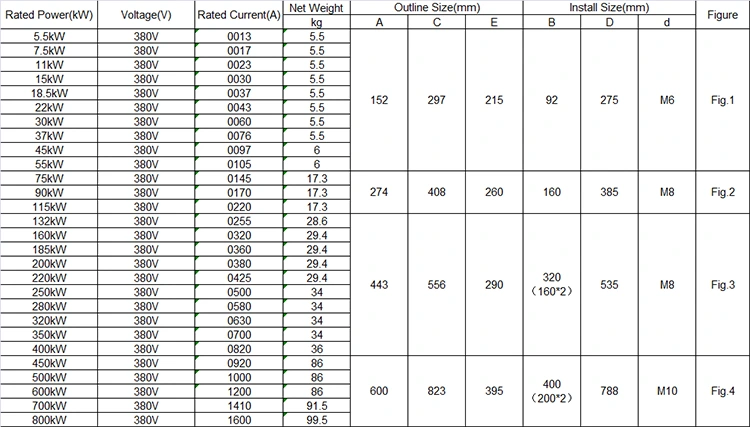

Памер, вага і ток 380V

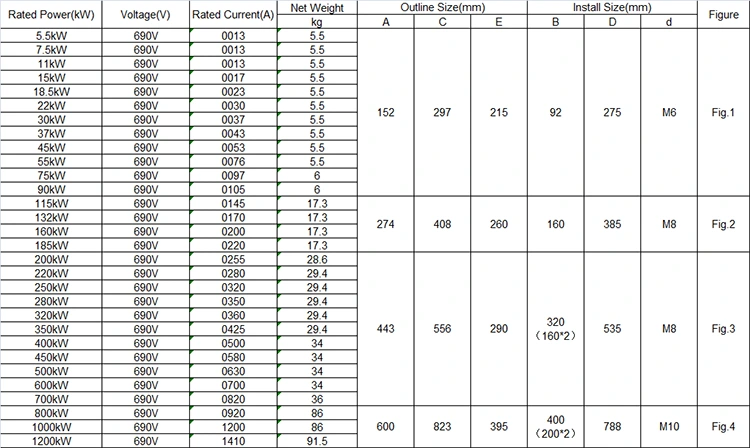

Памер, вага і ток 690V

Асаблівасць прадукту

1. Функцыя зносін

Пастаўляецца з Modbus RTU Communication, Profibus і Profinet Communication можна дадаць, дадаўшы карты пашырэння.

2, можа быць знешняй клавіятурай +4 ВК -экранам LINES

Клавіятура можна хутка ўставіць і выдаліць, каб задаволіць патрэбы аддаленай працы.

3, больш поўная функцыя абароны рухальнай абароны

Абарона перанапружання, абарона ад перанапружання, абарона ад перагрузкі, абарона ад перагрузкі, абарона ад перагрузкі, абарона ад фаз, няспраўнасць абыходу, няспраўнасць Thyristor, трохфазная дысбаланс току, абарона ад перагрэву і г.д.

4, шырокі дыяпазон напружання харчавання

Пазнаёмцеся з галоўным напружаннем уводу блока харчавання 220-690V агульнага прызначэння.

5. Падключэнне тэрміналаў

Адзін набор камунікацыйных тэрміналаў, пяць груп лічбавых уваходных тэрміналаў, адзін набор аналагавага выхаду, тры наборы праграмуемых рэле ， Тэрмістарныя тэрміналы рухавіка і тэмпературныя тэрміналы PT100.

◆ Трохфазны блок харчавання: AC220V, AC380V, AC690V ± 10%

◆ Ацэнка току: 13A-1600A,

◆ Прыдатны рухавік: Агульны вавёрка клеткі тыпу пераменнага току Асінхроннага рухавіка

◆ Стартавы рэжым: пандус напружання, пандус, крутоўны момант

◆ Рэжым паркоўкі: мяккі прыпынак, бясплатны прыпынак ， стоп тармаза, адаптыўны прыпынак.

◆ Увод логікі: Імпеданс 1,8 кОм, магутнасць +24V

◆ Пачатковая частата: рэкамендуецца пачаць не больш за 10 разоў у гадзіну

◆ Узровень абароны: IP20

◆ Рэжым астуджэння: паветранае астуджэнне

◆ Рэжым усталявання: падвешаны сцены

◆ Умовы навакольнага асяроддзя: Вышыня перавышае 2000 метраў, ёмістасць павінна быць адпаведна зніжана, а тэмпература навакольнага асяроддзя складае ад -10 да +40 ° С.

Адпаведная вільготнасць не перавышае 95%(20 ℃ ± 5 ℃), без гаручага, выбуховага, агрэсіўнага газу, без праводнага пылу, устаноўкі ў памяшканні, добрай вентыляцыі, вібрацыі менш 0,5 г

Прыкладанне прадукту

Прадукты могуць быць выкарыстаны ў металургіі і хімічнай прамысловасці, кампрэсарах, кранах, муніцыпальных інжынерных выпадках.

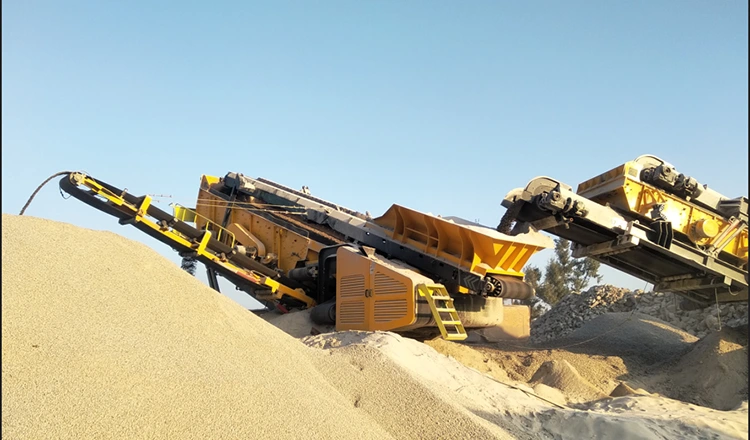

Дзірн, сартаваць камяні розных памераў.

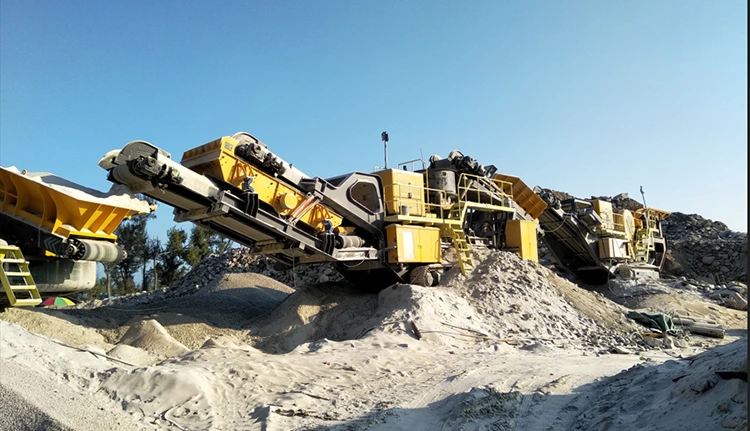

Інтэрнэт -мяккі стартар шырока выкарыстоўваецца ў драбнішнай прамысловасці, яго можна выкарыстоўваць у "Ударнай драбнілкай", "Дракера сківіцы", "Конус -драбнілка", "Малатка" і гэтак далей. Можна выкарыстоўваць на хосце высокай магутнасці, паменшыць стартавы ток, паменшыць механічнае ўздзеянне. Мяккі стартар можа аўтаматычна рэгуляваць выходную магутнасць рухавіка ў адпаведнасці з фактычнай нагрузкай драбнілкі. Калі драбнілка знаходзіцца ў працы без нагрузкі або нагрузкі, мяккі стартар памяншае напружанне і ток рухавіка, так што рухавік працуе з меншай магутнасцю, каб дасягнуць мэты эканоміі энергіі. Паводле статыстыкі, пасля выкарыстання мяккага стартара спажыванне энергіі драбнілкі можа быць зніжана прыблізна на 10%-30%.

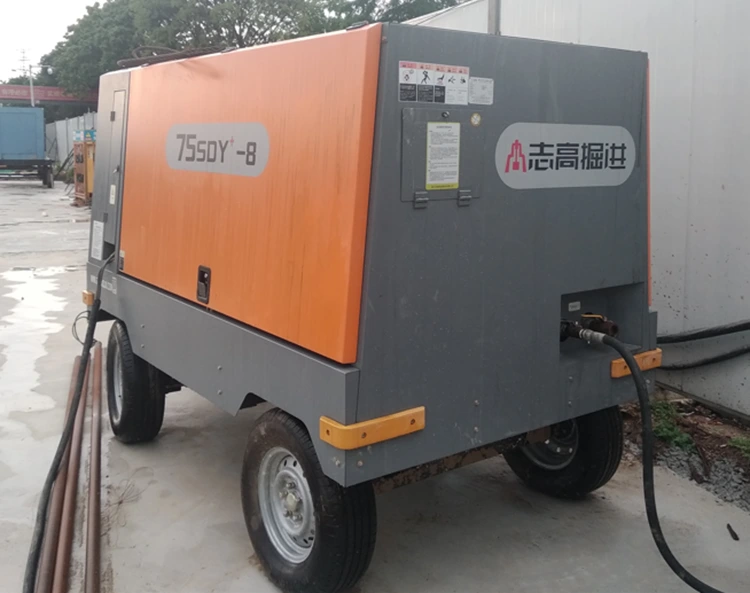

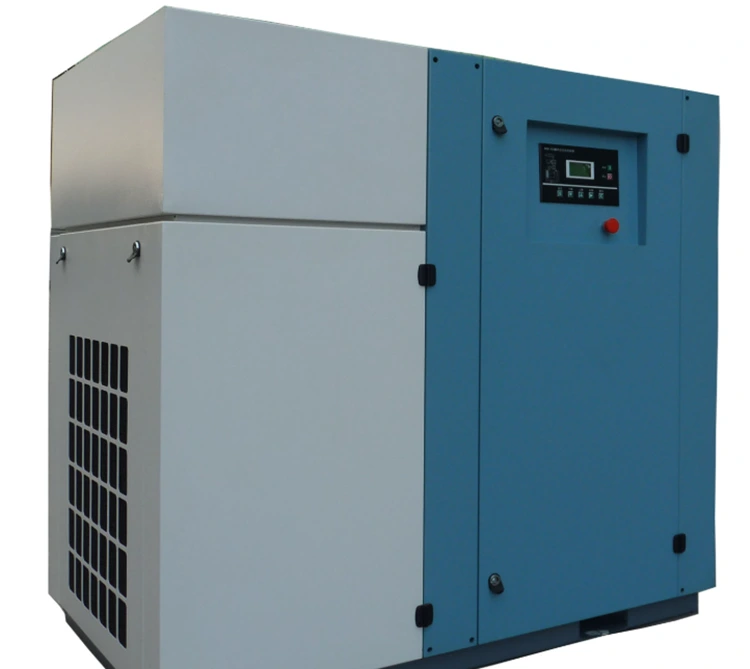

Паветраны кампрэсар

Паветраны кампрэсар Soft Starter - гэта адмысловы мяккі стартар, з улікам розных паветраных кампрэсараў. Усталёўка мяккага стартара на паветраным кампрэсары можа зрабіць ціск падачы паветра стабільным, а праз рэгулятар ціску паветраны кампрэсар можа працягваць працаваць пад устаноўленым значэннем ціску, ціск з'яўляецца стабільным і надзейным, а ціск можа быць стэплесным і рэгулюецца ў любы час. Матор, каб дасягнуць мяккага старту, тэрмін службы кампрэсара і цыкл абслугоўвання будзе значна пашыраны. Аб'ём выхлапных газаў паветранага кампрэсара кантралюецца хуткасцю паветранага кампрэсара, пласцінка паветранага клапана ў цыліндры больш не некалькі разоў адкрываецца і зачыняецца, а ўмовы працы, такія як сядзенне клапана і спружына, значна паляпшаюцца, што дазваляе пазбегнуць рэзкага патоку і ўздзеяння высокага тэмпературы і газу высокага ціску і памяншае працоўную нагрузку.

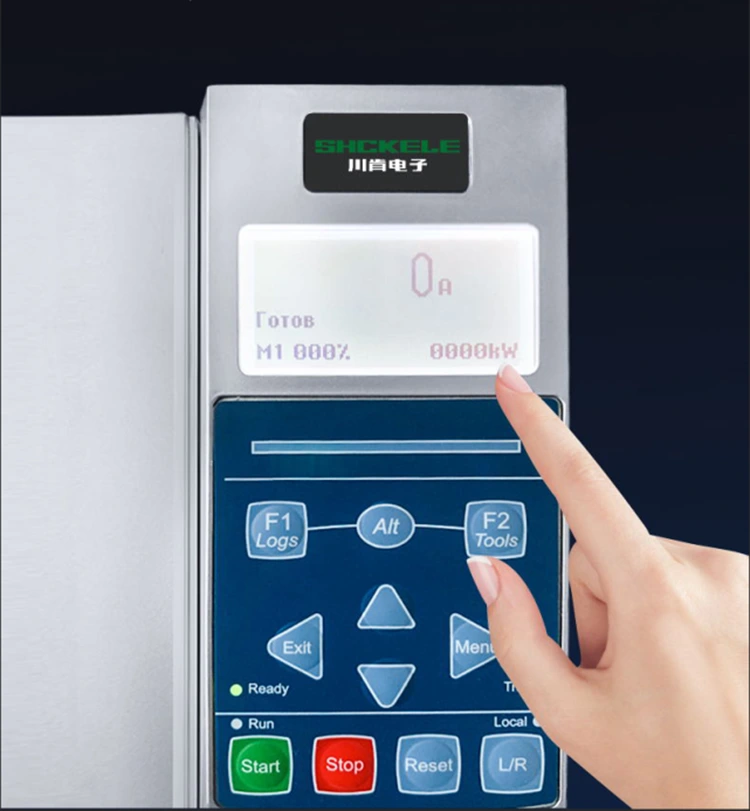

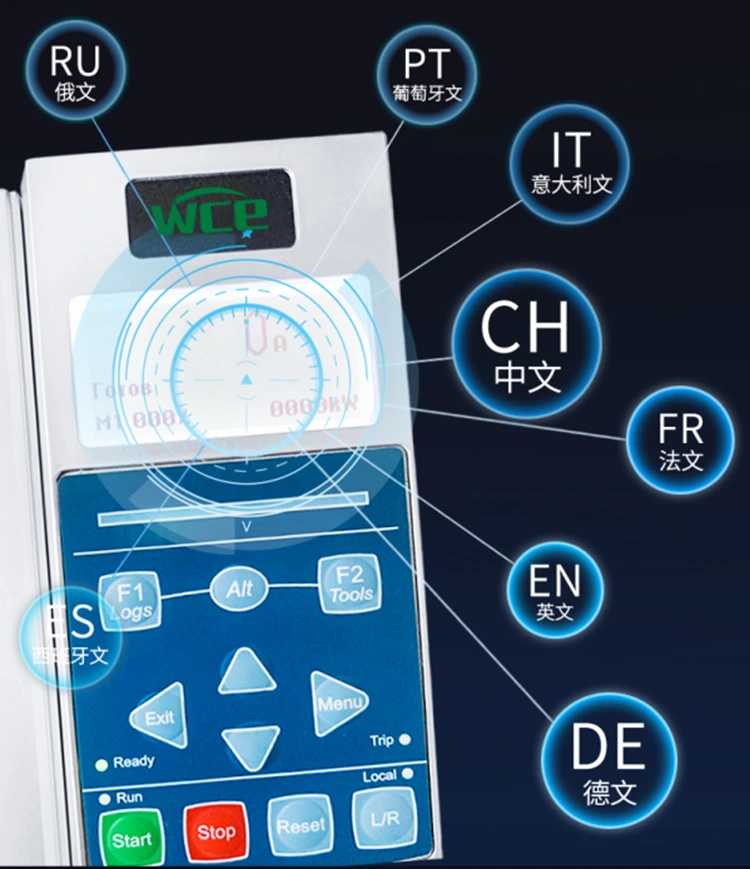

Чатырох лінейнага дысплея высокай выразнасці, просты ў кіраванні. Ён пастаўляецца з некалькімі дысплеямі нацыянальнай мовы і пры неабходнасці можа быць наладжана. Клавіятура падключаецца да падключэння і лёгка перамяшчаць.

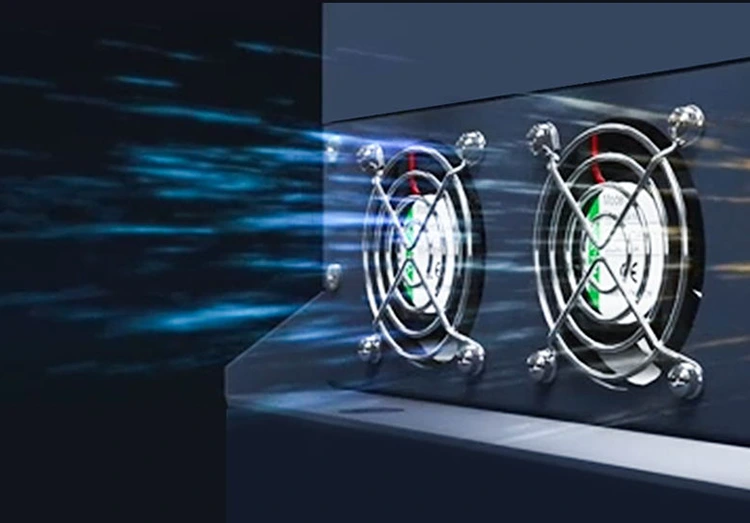

Thyristor з унутраным байпасным мяккім стартарам працуе толькі падчас запуску і пераходзіць на кантакт падчас працы, таму ён стварае менш цяпла. Аднак мы ўсё яшчэ ўсталявалі вентылятар для астуджэння кантактара. Усталюйце вентылятар, каб астудзіць яго. Усе мяккія стартары 75 кВт і вышэй 7000 серый абсталяваны 24V высакахуткасных вентылятараў пастаяннага току, забяспечваючы 360 ° усё круглым цеплавым рассейваннем і больш моцнай сілай ветру. Гэта не толькі памяншае нечаканыя адключэнні, выкліканыя перагрэвам, але і значна пашырае тэрмін службы мяккага стартара.

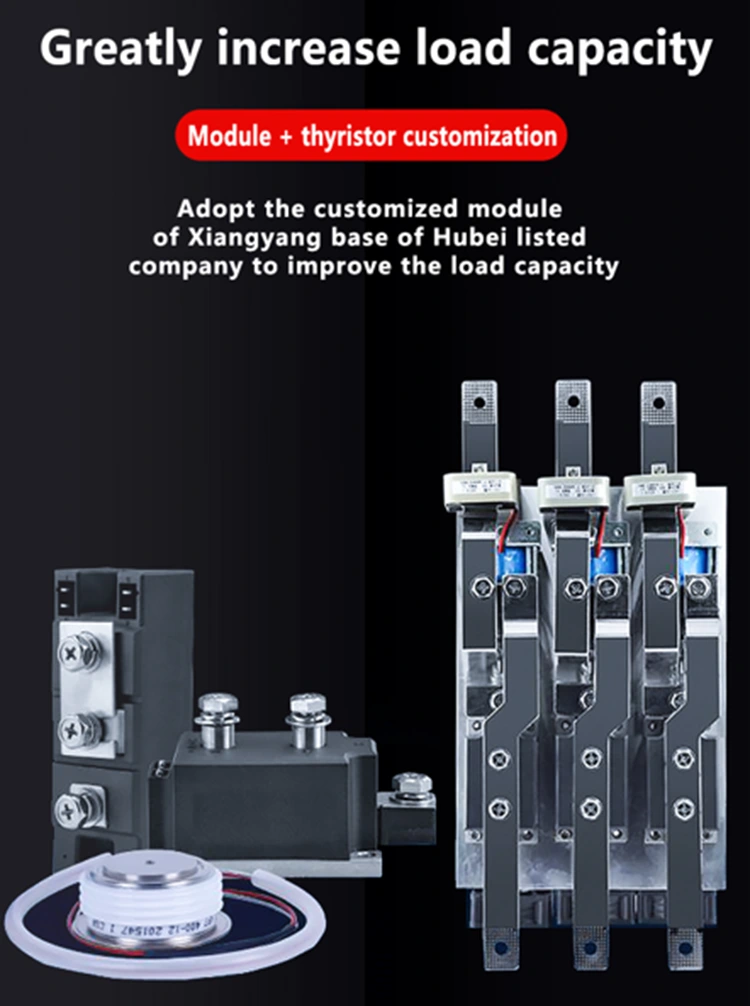

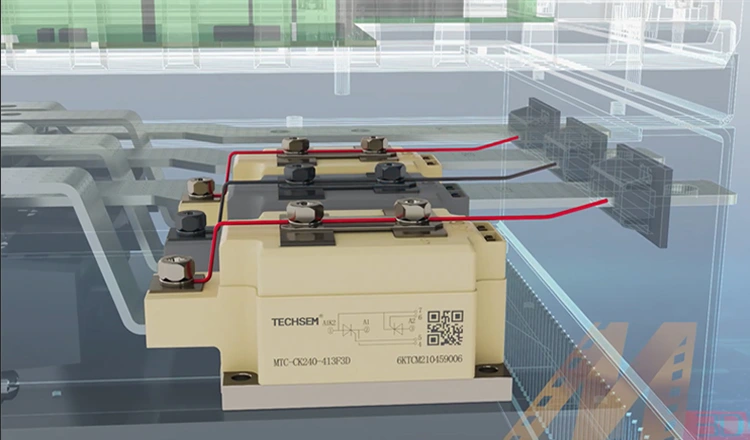

Мы маем глыбокае супрацоўніцтва з хатняй кампаніяй Hubei Taiji, і выкарыстоўваем індывідуальныя модулі і тырыстары, адрозніваючыся ад агульных модуляў, якія пастаўляюцца на рынку, для паляпшэння магутнасці нагрузкі. Нашы кантактары пастаяннага току таксама спецыяльна наладжаныя, усе з срэбнымі кантактамі. Кантактная паверхня кантактаў большая і можа дасягнуць амаль 100 000 разоў узаемадзеяння, значна павялічваючы тэрмін службы.

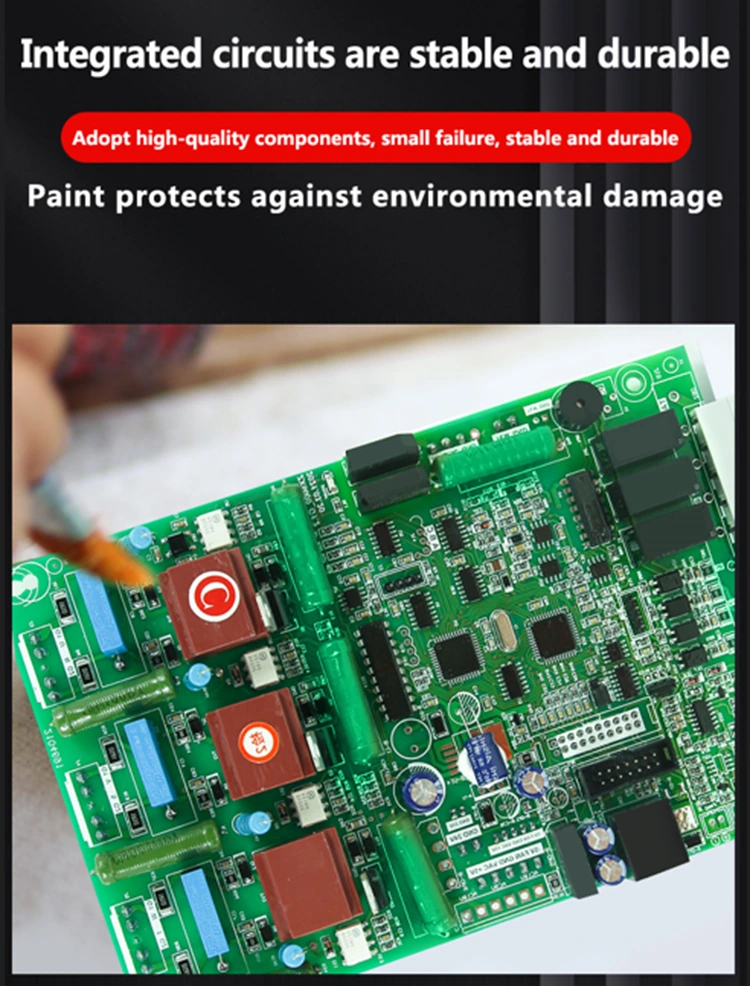

The main purpose of the soft starter circuit board brush paint (usually three anti-paint, insulating paint or moisture-proof coating) is to protect the stability and life of the circuit board in a complex working environment, in order to ensure the service life of the circuit board is longer, we all use high-quality patches and plug-ins, the probability of failure is very low, and all use the machine spray three anti-paint, moisture-proof, dustproof, Анты-кароткая схема. Павышэнне трываласці і бяспекі.

Унікальная функцыя хуткай аперацыі. Звычайныя мяккія стартары не могуць працаваць пры пашкоджанні адной фазы тырыстара. Функцыя аварыйнай працы серыі 7000 дазваляе мяккаму стартару па -ранейшаму працаваць у надзвычайных сітуацыях, калі адна фаза тырыстара разбіваецца, зніжаючы эканамічныя страты, выкліканыя пашкоджаннем машыны і адключэннем для карыстальнікаў.

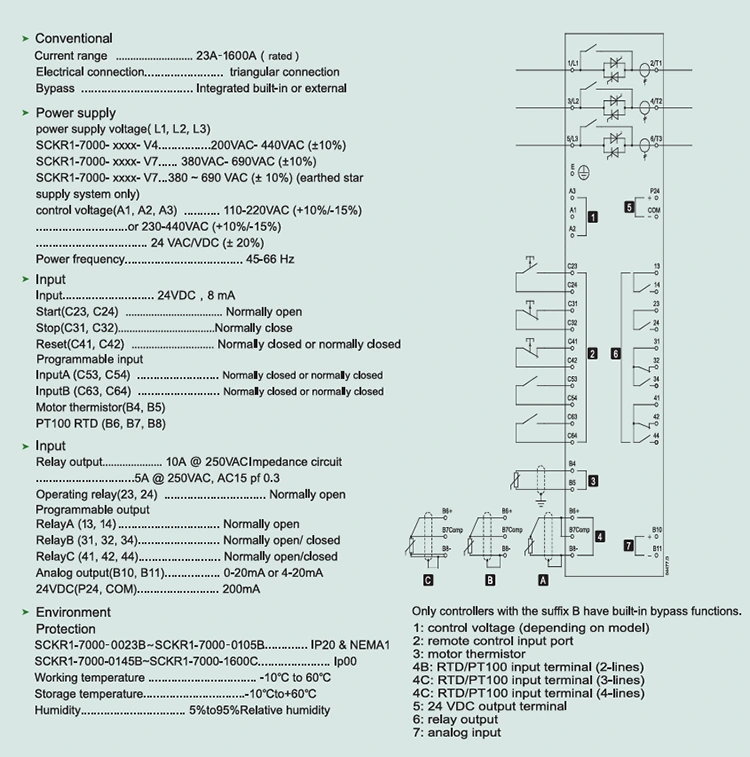

Мяккая стартавая схема праводкі.
