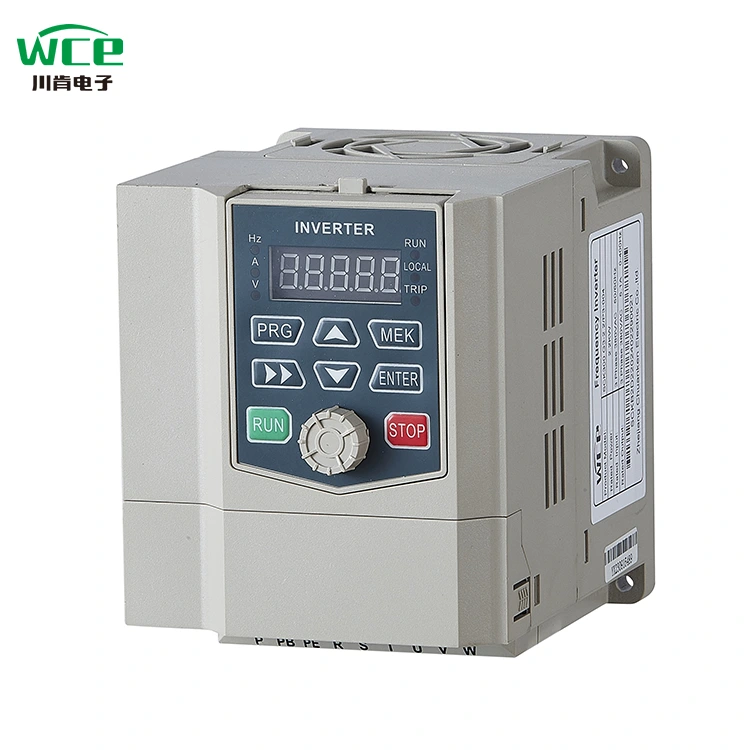

0,75 кВт-4 кВт VFD Інвертар частоты

Дыскі серыі SCK300 WCE-гэта высокапрадукцыйныя, шматфункцыянальныя дыскі, прызначаныя для прамысловай аўтаматызацыі, шырока выкарыстоўваюцца ў вентылятараў, помпках, канвеерных рамянях, драбнілках і іншым абсталяванні. Яго асноўнае прымае перадавую тэхналогію кіравання вектарам, якая мае характарыстыкі дакладнасці рэгулявання высокай хуткасці, эканоміі энергіі і высокай эфектыўнасці, стабільнай працы і г.д., і можа задаволіць патрэбы розных прамысловых сцэнарыяў. Мы таксама прынялі ўласныя рашэнні для мабільных шаф для інвертара, якія працуюць выдатна ў многіх месцах па ўсёй краіне.

Параметр прадукту (спецыфікацыя)

Асаблівасць прадукту

● Асаблівасці ўводу/вываду

◆ Уваходны дыяпазон напружання: 220V/380V/660V ± 15%

◆ Увод дыяпазон частот: 47 ~ 63Hz

◆ Дыяпазон напружання выхаду: 0 ~ Намінальнае ўваходнае напружанне

Дыяпазон выходных частот: 0 ~ 400 Гц

● Функцыянальныя функцыі

◆ Рэжым налады частоты: лічбавыя налады, аналагавая налада, налада паслядоўнай сувязі, шматступенчатая, налада PID і г.д.

◆ Функцыя кіравання PID

◆ Функцыя кіравання мультыэштавай: 16 кантролю хуткасці

◆ Функцыя кіравання частатой павароту

◆ Імгненная адключэнне электраэнергіі без спынення функцыі

◆ Функцыя ключа Quick/Jog: Ключ хуткага доступу да шматфункцыянальнай

◆ Функцыя рэгулявання аўтаматычнага напружання: Калі напружанне электраэнергіі змяняецца, яна можа аўтаматычна падтрымліваць выходнае напружанне пастаяннай

◆ Забяспечце да 25 відаў функцый абароны няспраўнасцей: над токам, праз напружанне, пад напружаннем, тэмпература, фазавая страта, перагрузка і іншыя функцыі абароны

● Асаблівасці перыферычнага інтэрфейсу

◆ Праграмуемы лічбавы ўвод: 8 Увод

◆ Праграмуемы аналагавы ўвод: AI1: 0 ~ 10V Увод, AI2: 0 ~ 10V або 0 ~ 20MA ўвод

◆ Адкрыйце выхад калекцыянера: 1 выхад

◆ Рэле вываду: 2 выхады

◆ Аналагавы выхад: 2 выхады, 0/4 ~ 20ma або 0 ~ 10V адпаведна

● Тэхнічныя характарыстыкі эфектыўнасці

◆ Рэжым кіравання: адсутнасць кіравання вектарам PG, кантроль V/F, кіраванне крутоўным момантам.

◆ Ёмістасць перагрузкі: 150% намінальнага бягучага 60 -х гадоў; 180% наміналі бягучыя 10 -я гады

◆ Пачатак крутоўнага моманту: адсутнасць вектарнага кіравання PG: 0,5 Гц/150% (SVC)

◆ Каэфіцыент хуткасці: адсутнасць вектара PG: 1: 100

Прыкладанне прадукту

Прадукты можна выкарыстоўваць у майнинг, вентылятараў, помпках, новым энергетычным абсталяванні і іншых выпадках.

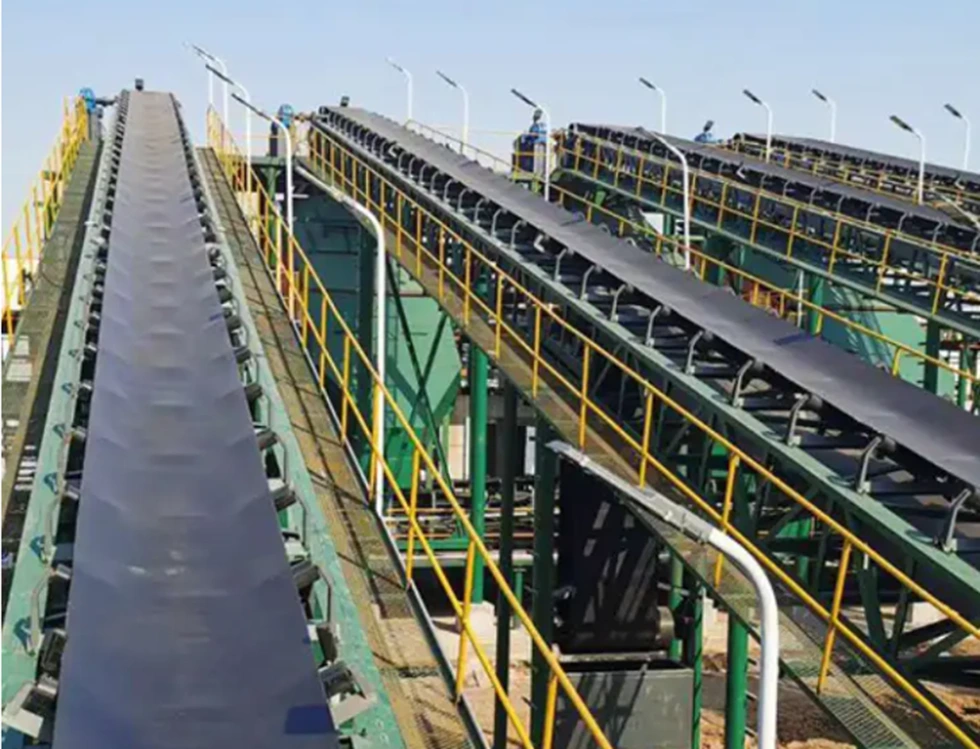

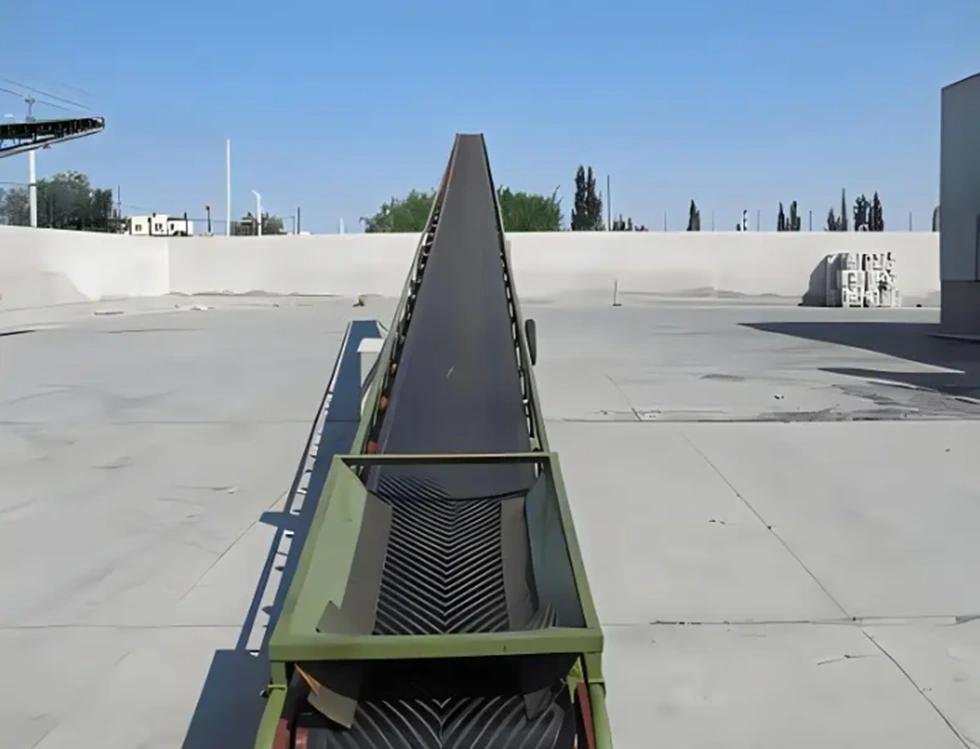

Канвеер, транспартныя тавары

Прымяненне частотнага пераўтваральніка ў канвеернай сістэме - адна з ключавых тэхналогій для дасягнення эфектыўнай і дакладнай перадачы і сартавання матэрыялаў

1. Шматступенная перадача матэрыялу

Сцэнарый: Перадача пакетаў розных памераў/вагаў на лагістычным складзе

Рэалізаваны:

Некалькі набораў хуткасных параметраў (напрыклад, 30 Гц/50 Гц/80 Гц) зададзены і пераключаюцца PLC або HMI.

У спалучэнні з фотаэлектрычным датчыкам для выяўлення памеру пакета аўтаматычна адпавядае хуткасці (вялікая нізкая хуткасць супраць слізгацення, невялікай хуткаснай эфектыўнасці).

2. Дакладнае пазіцыянаванне і сартаванне

Сцэнарый: Цэнтр Express Sorting адцягвае пасылкі па прызначэнні

Рэалізаваны:

Зваротная сувязь Encoder + інвертар кіравання закрытым контурам, дакладнасць размяшчэння да ± 1 мм.

Калі пакет прыходзіць у порт сартавання, інвертар ажыццяўляе фіксаваны прыпынак (тармажэнне пастаяннага току + нулявая хуткасць навядзення) у спалучэнні з дзеяннем Push Rod/Roboth Arm.

3. Сінхроннае супрацоўніцтва

Сцэнарый: перадача рэле перакладу мультысегментальнага канвеера

Рэалізаваны:

Рэжым кіравання майстар/работніка: галоўны пераўтваральнік частоты адпраўляе інструкцыі па частоце, а машына раба сінхронна вынікае праз Modbus/Canopen.

Каскадны кантроль: задні канвеер на 5% хутчэй, чым спераду, пазбягаючы назапашвання прадметаў.

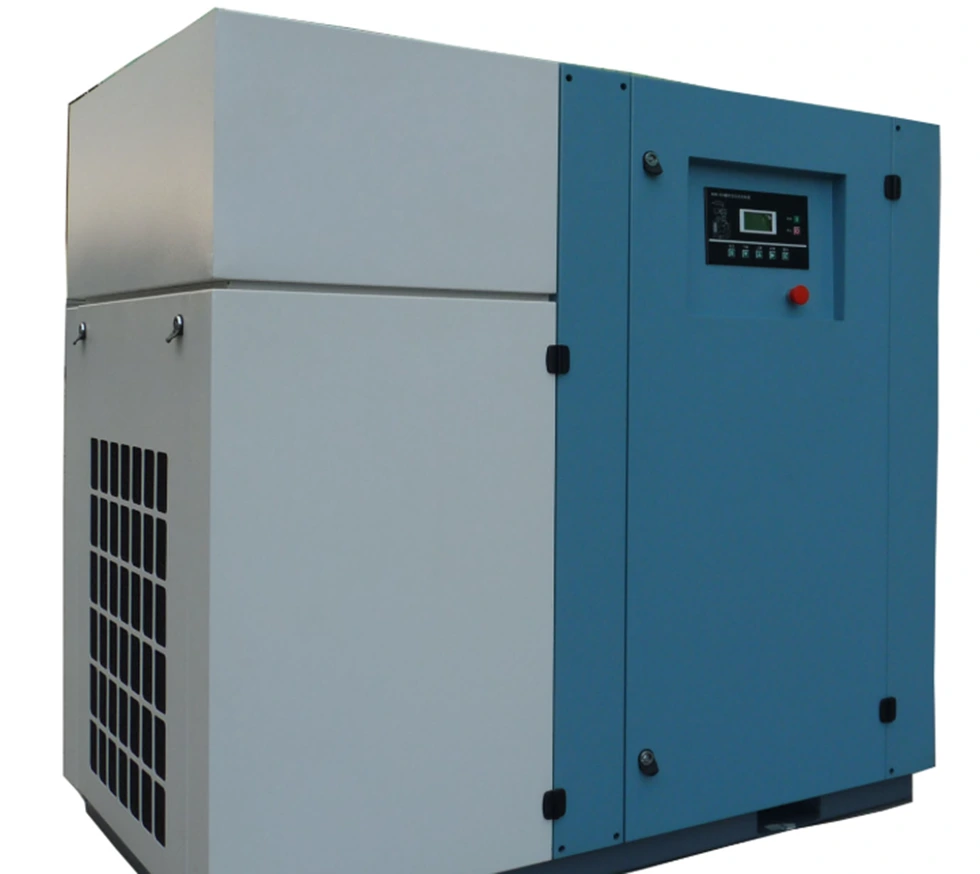

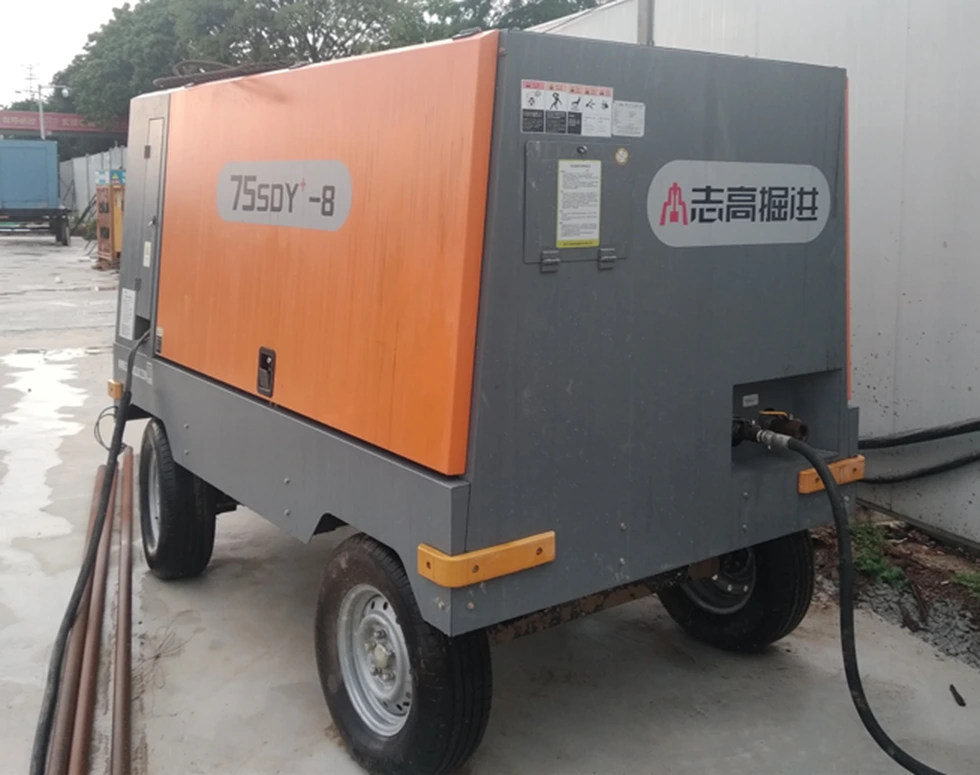

Паветраны кампрэсар

Інвертар паветранага кампрэсара - гэта спецыяльны інвертар, з улікам усіх відаў паветраных кампрэсараў. Пераменная пераўтварэнне частоты паветранага кампрэсара можа зрабіць ціск харчавання газу стабільным, праз рэгулятар ціску паветранага кампрэсара можа працягваць працаваць пры ўстаноўленым значэнні ціску, ціск з'яўляецца стабільным і надзейным, а ціск можа быць стэплесным і рэгулюецца ў любы час. Матор, каб дасягнуць мяккага старту, тэрмін службы кампрэсара і цыкл абслугоўвання будзе значна пашыраны. Аб'ём выхлапных газаў паветранага кампрэсара кантралюецца хуткасцю паветранага кампрэсара, пласцінка паветранага клапана ў цыліндры больш не некалькі разоў адкрываецца і зачыняецца, а ўмовы працы, такія як сядзенне клапана і спружына, значна паляпшаюцца, што дазваляе пазбегнуць рэзкага патоку і ўздзеяння высокага тэмпературы і газу высокага ціску, а нагрузка на тэхнічнае абслугоўванне зніжаецца.

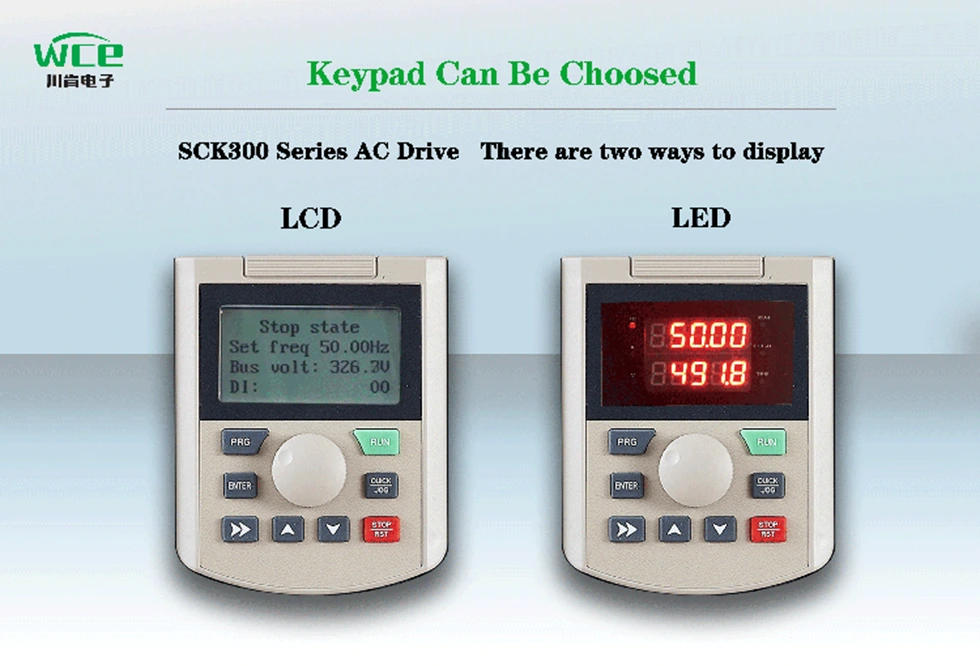

ВК -дысплей адлюстроўвае некалькі моўных тэкстаў і графікі, святлодыёдных нумароў, больш інтуітыўна

Аб'ём VFD - гэта вялікая структура, большы радыятар, хуткасць выкарыстання прадуктаў, можа нармальна працаваць у гарачых умовах, такіх як трапічны.

Можна наладзіць розныя тыпы рэжымаў уводу і вываду:

1,3P 380V Увод у выхад 3P 380V.

2. Увод 3p220V у выхад 3P220V.

3. 3P660V Увод у выхад 3P660V.

4. 1P220V Увод у выхад 3P 380V.

5. 1P220V Увод у выхад 3P220V.

З функцыяй адсочвання хуткасці, можна лепш двайны запуск.

Ён пастаўляецца з сувязі Modbus RTU, а таксама можа рэалізаваць Modbus TCP, PRPFibus і Profinet, дадаўшы карты пашырэння.

VFD -схема праводкі.
